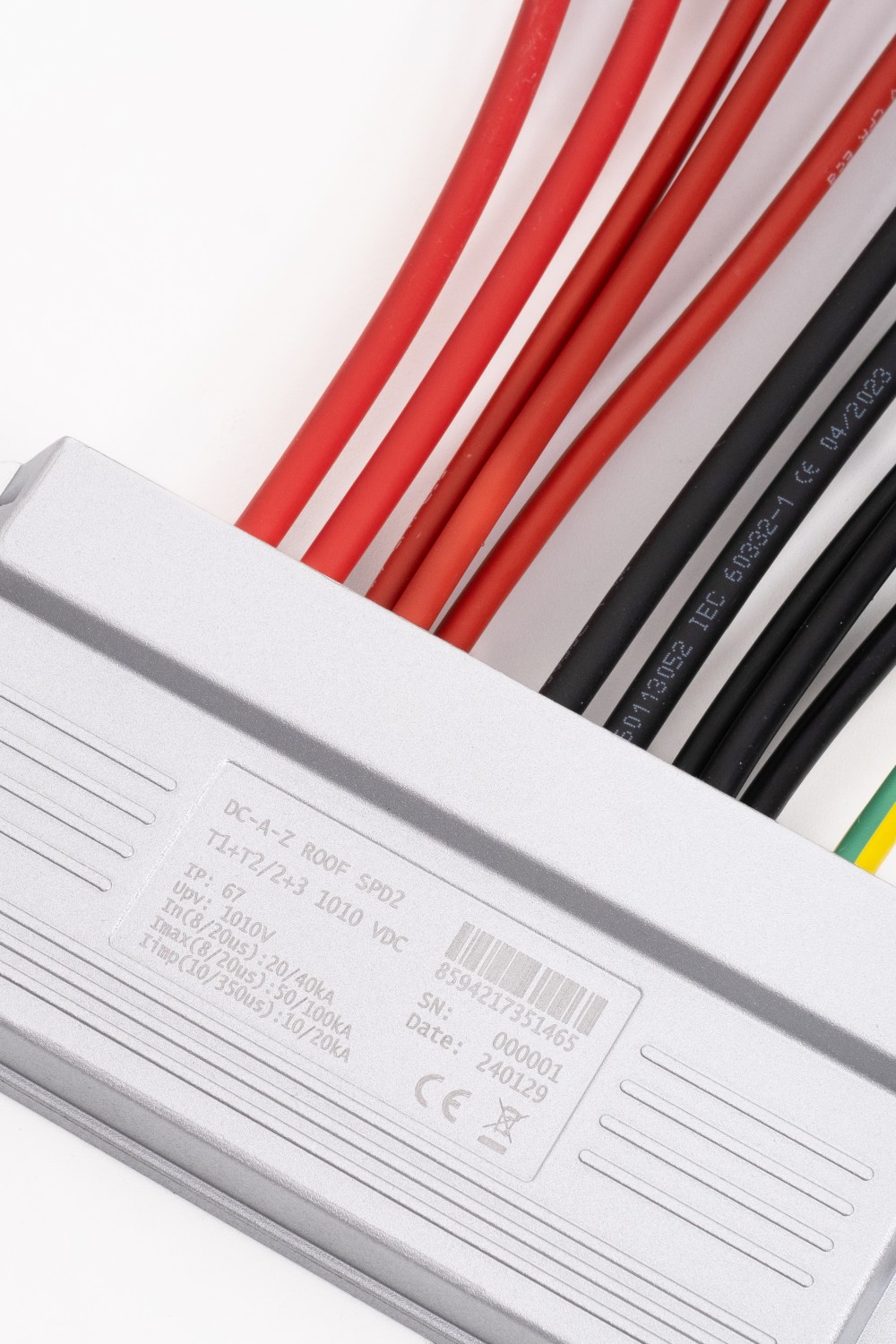

A-Z ROOF SPD2 T1+T2 2+3 1010 VDC

Vzhľadom na normatívnu povinnosť umiestňovať zvodiče prepätia triedy 1 v blízkosti zvodu stringových vodičov do objektu, prichádzame s novým modelovým radom SPD jednotiek pre montáž na nosnú konštrukciu samotných fotovoltaických panelov.

Ceny sú viditeľné iba pre registrovaných.
POPIS PRODUKTU

PDF Popis produktu

Vzhľadom na normatívnu povinnosť umiestňovať zvodiče prepätia triedy 1 v blízkosti zvodu stringových vodičov do objektu, prichádzame s novým modelovým radom SPD jednotiek pre montáž na nosnú konštrukciu samotných fotovoltaických panelov.

Vlastná konštrukcia je s ohľadom na poveternostné podmienky a spôsob montáže z hliníkovej zliatiny (rovnaký materiál ako nosné profily PV panelov – nehrozí vznik elektrochemickej korózie) s hermeticky zaliatymi vnútornými obvodmi v polyuretánovej hmote s intertným plnivom potlačujúcim horenie.

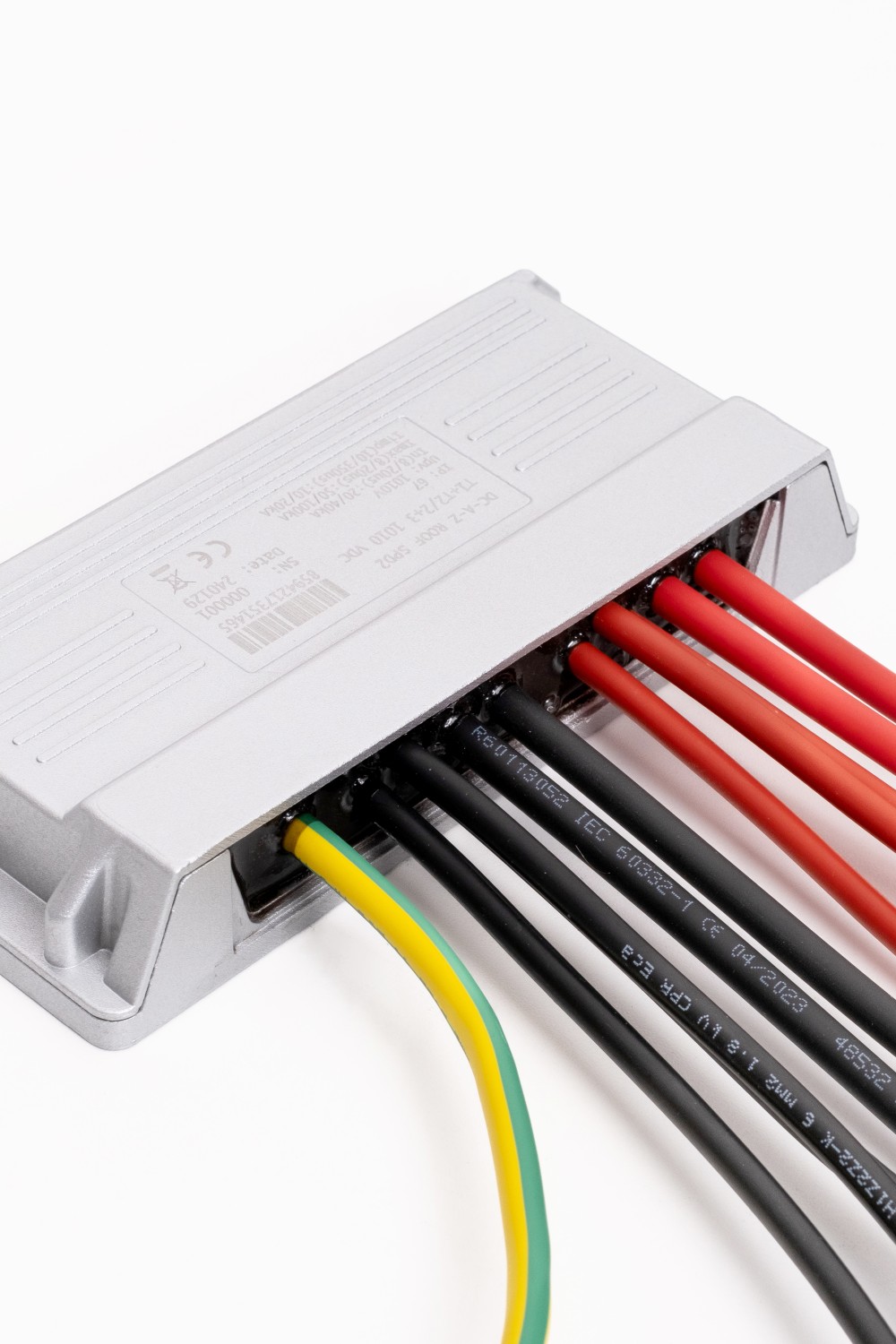

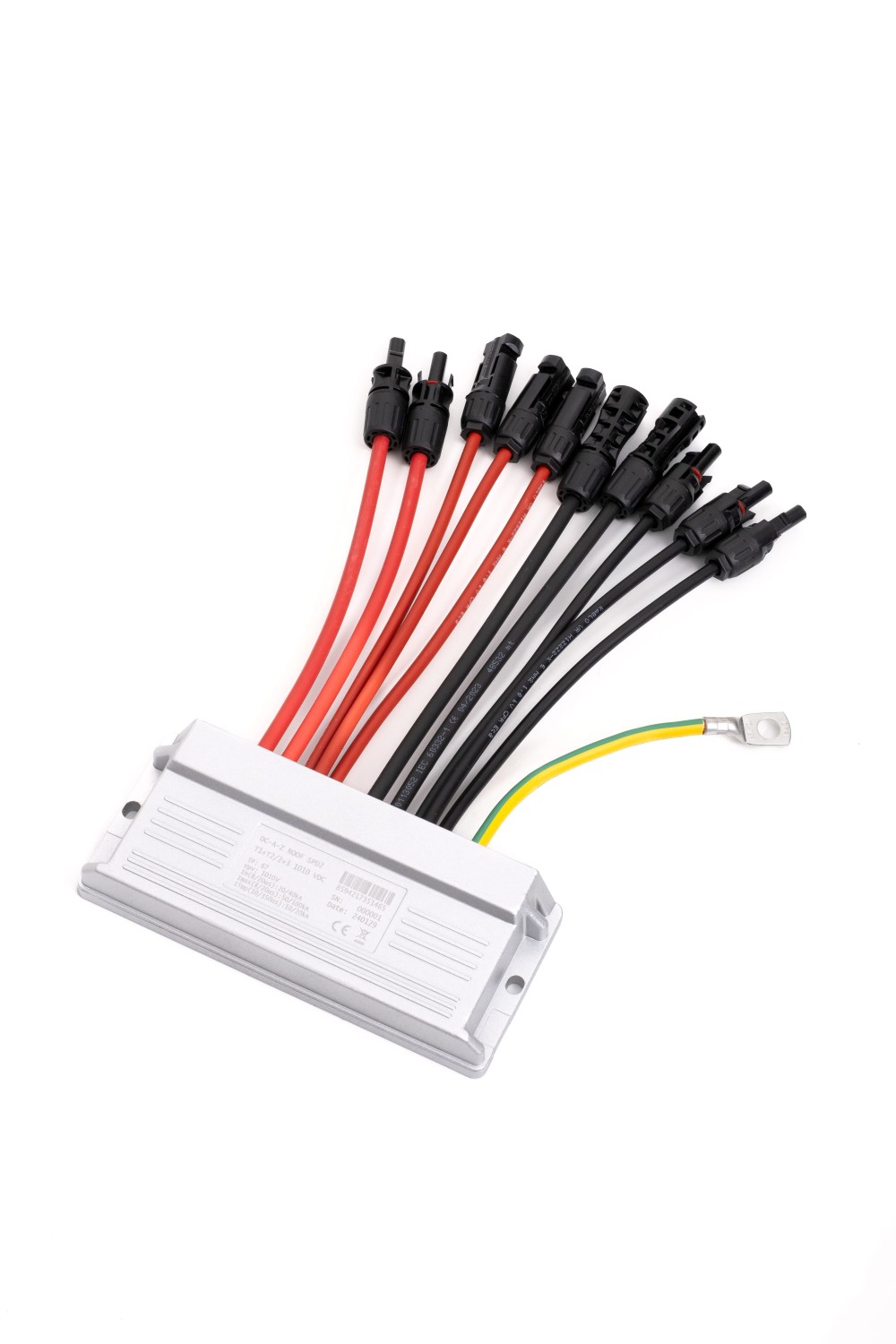

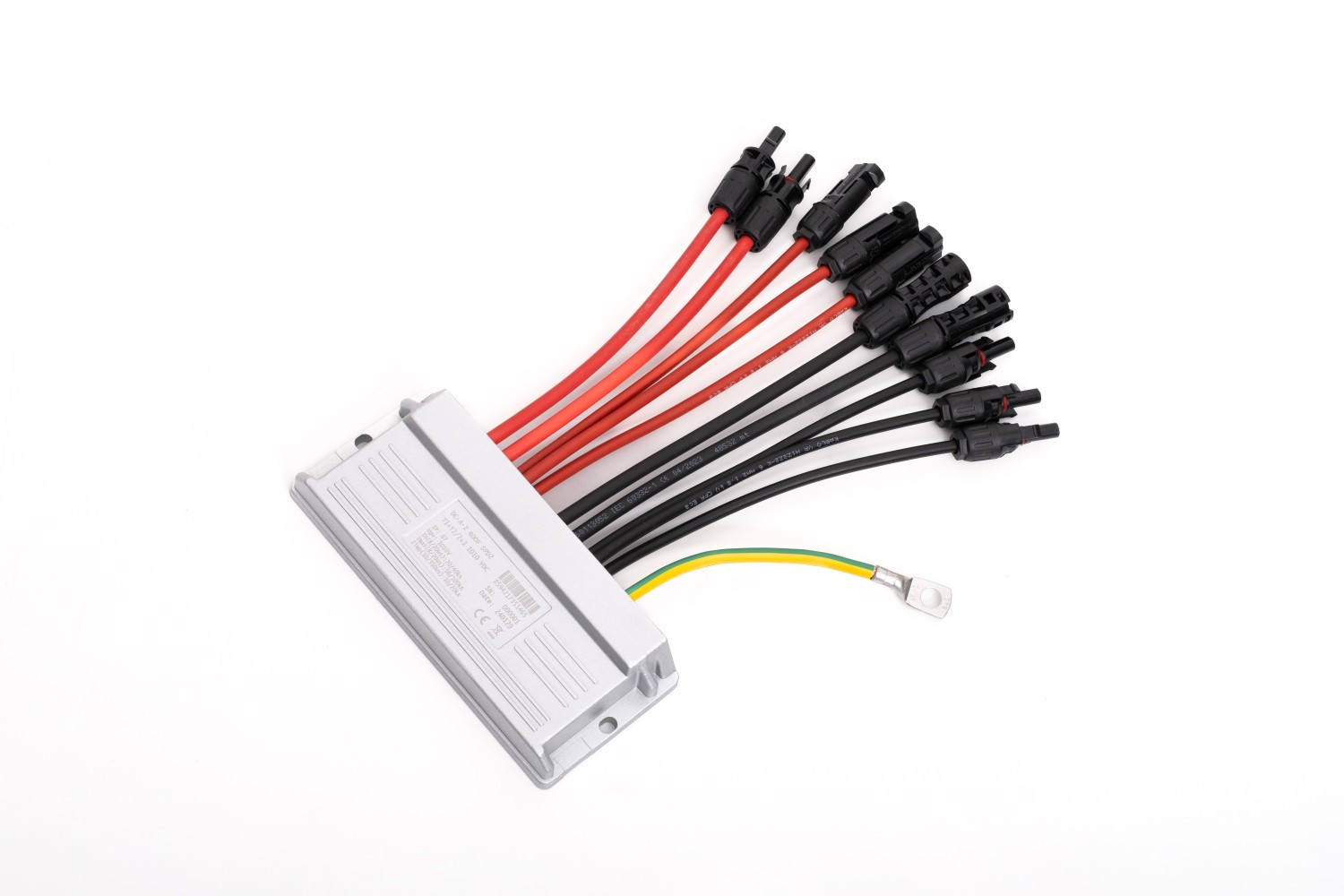

Jednotka je s ohľadom na jednoduchú implementáciu do stringu realizovaná ako priechodná - oba póly stringu sa pripoja do jednotky a oba z nich tiež vystupujú. Spojenie je realizované klasickými MC4 konektormi (na vstupe s integrovanou poistkou) a vodičmi s prierezmi 6 mm 2 (v niektorých verziách aj 10 mm 2 ) s dvojitou izoláciou a farebným rozlíšením.

Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na vlastnom šasi krabičky pomocou skrutky M10 (M8) cez nalisované oko na zlanenom vodiči >16 mm 2 alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii.

Vlastná SPD jednotka je triedy T1 + T2, kedy vzhľadom na nadštandardnú zvodovú odolnosť (12/25 kA) je možná aplikácia aj na stredy s menej ako 4 zvodmi (podľa STN EN 51643-32).

Vzhľadom na špecifickú konštrukciu a umiestnenie je nutné po každom prerušení integrovanej poistky (vplyvom zapôsobenia SPD) vykonať meranie reziduálneho prúdu pri max. prevádzkovom napätí.

V prípade, že je vyššia ako maximálna výrobca udaná hodnota, je nutné vymeniť celý modul SPD. Indikácia prerušenia poistky je neprítomnosť napätia na okruhu stringu za SPD modulom.

Vlastnosť Hodnota
Maximálne prevádzkové DC napätie medzi L+ a L- (L+- a PE) 1010 V
I n (8/20 μs)

L+ alebo L- /PE 20 kA

L+- /PE 40 kA

Aj max (8/20 μs)

L+ alebo L- /PE 50 kA

L+- /PE 100 kA

Aj mp (10/350 μs)

L+ alebo L- /PE 12,5 kA

L+- /PE 25 kA

Rozmery 234x126x34, 4 mm
Pripojovacie vodiče

Dĺžka: cca 25 cm;

Prierez: 6/10 mm 2 ;

Konektory: MC4 samec/samica s integrovanou poistkou

Umiestnenie Vonkajšie - montáž na nosný systém PV panelov
Menovitý skratový prúd I scpv 10 kA
Vonkajšie odpojovače poistka integrovaná v MC4 < 30 A na vstupe
Indikácia zapôsobenia SPD pokles výstupného napätia k 0 V
Reziduálny prúd max 50 μA
Klasifikácia podľa ČSN EN 61643-11 ed. 2 a STN EN 61643-31 T1+T2
Vhodné pre sieť DC
Menovitý zaťažovací prúd I L

Type 1 - 30 A

Type 2 - 30 A

Type 3 - 80 A

Skratová odolnosť I SCPV

10 kA

Napäťová ochranná hladina pri In U P

< 2,3 kV

Doba odozvy t A

< 25 ns

Materiál puzdra

Alu zliatina

Stupeň ochrany krytu

IP67

Pracovná teplota ϑ

-40 ÷ 85 °C

Vlhkostný rozsah R H

0 ÷ 100 %

Prierez vodiča konektora

Prierez: 6 mm 2 / 10 mm 2 (podľa prevedenia)

Uťahovací moment zemnej svorky

Podľa použitej skrutky M8/10

Spôsob montáže

FV Alu profil

Pracovná poloha

Ľubovoľná

Poruchový režim SPD

OCFM

Výmenné prevedenie

NIE

Životnosť

> 15 rokov
