A-Z ROOF SPD2 T1+T2 2+4 1010 VDC

Vzhľadom na normatívnu povinnosť umiestňovať zvodiče prepätia triedy 1 v blízkosti zvodu stringových vodičov do objektu, prichádzame s novým modelovým radom SPD jednotiek pre montáž na nosnú konštrukciu samotných fotovoltaických panelov.

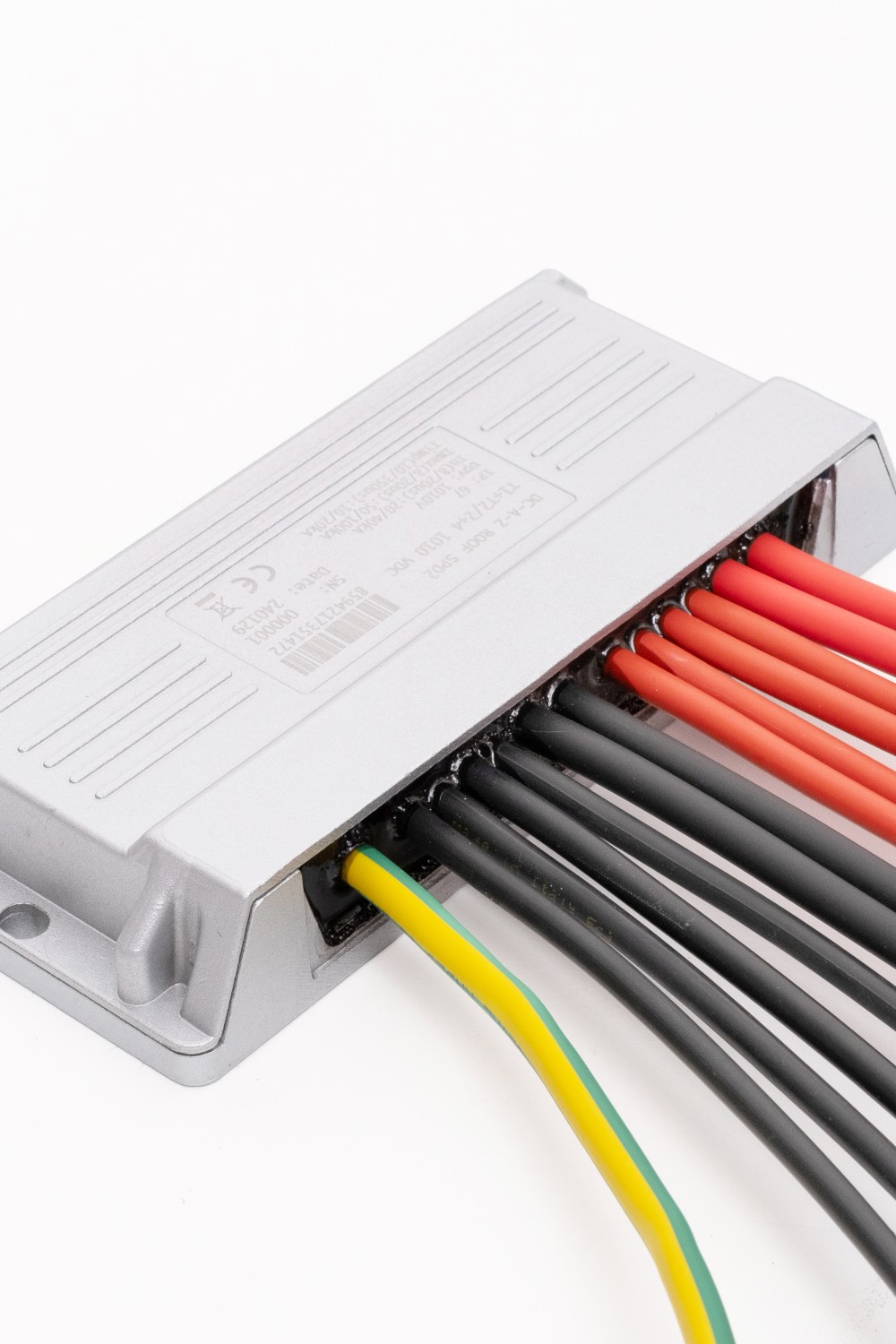

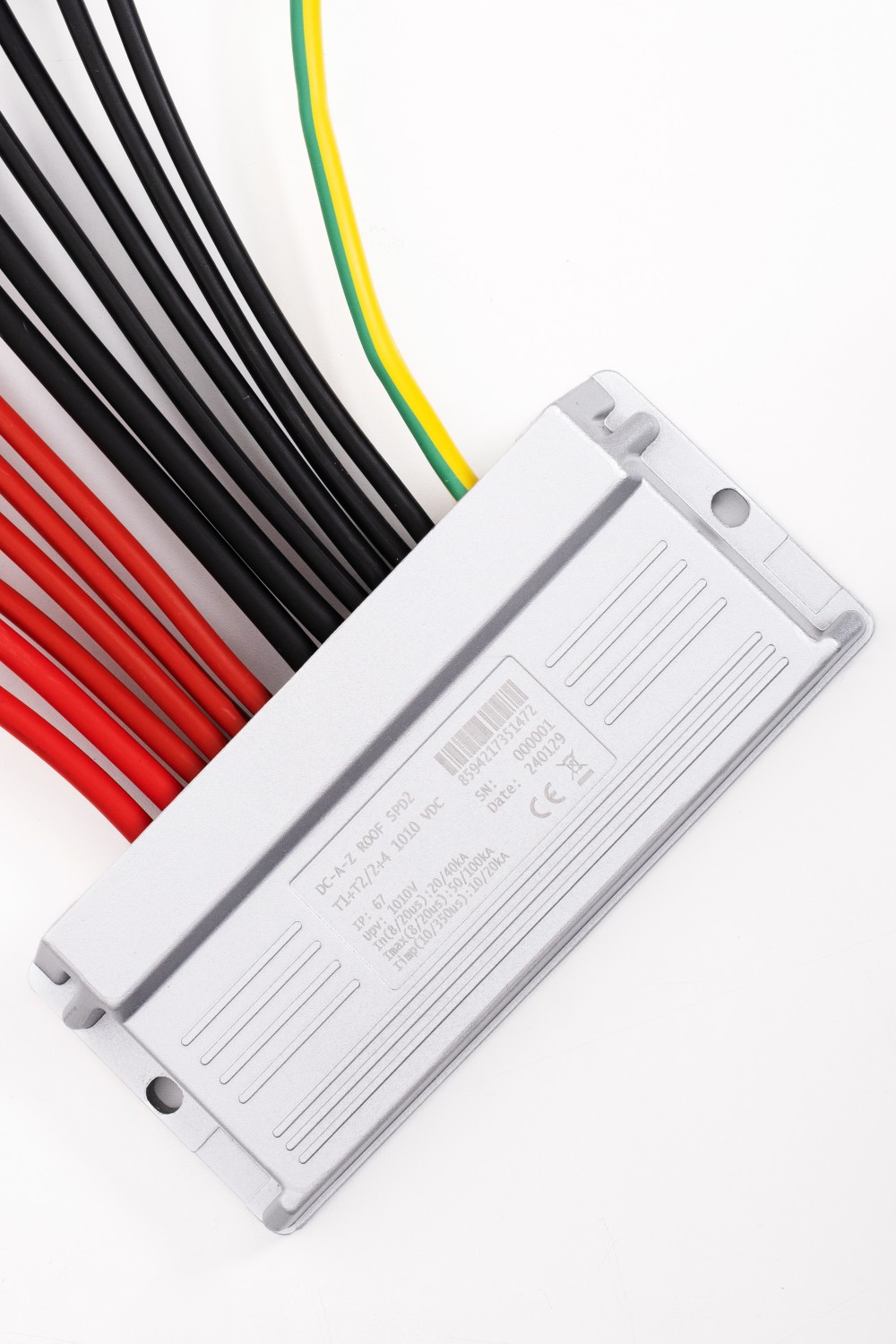

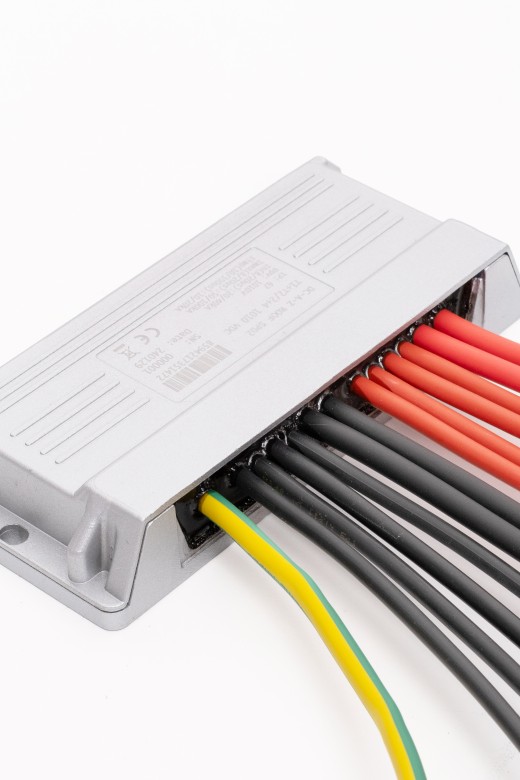

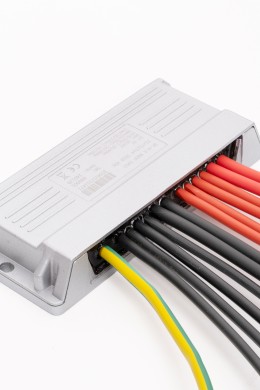

Vlastná konštrukcia je s ohľadom na poveternostné podmienky a spôsob montáže z hliníkovej zliatiny (rovnaký materiál ako nosné profily PV panelov – nehrozí vznik elektrochemickej korózie) s hermeticky zaliatymi vnútornými obvodmi v polyuretánovej hmote s intertným plnivom potlačujúcim horenie.

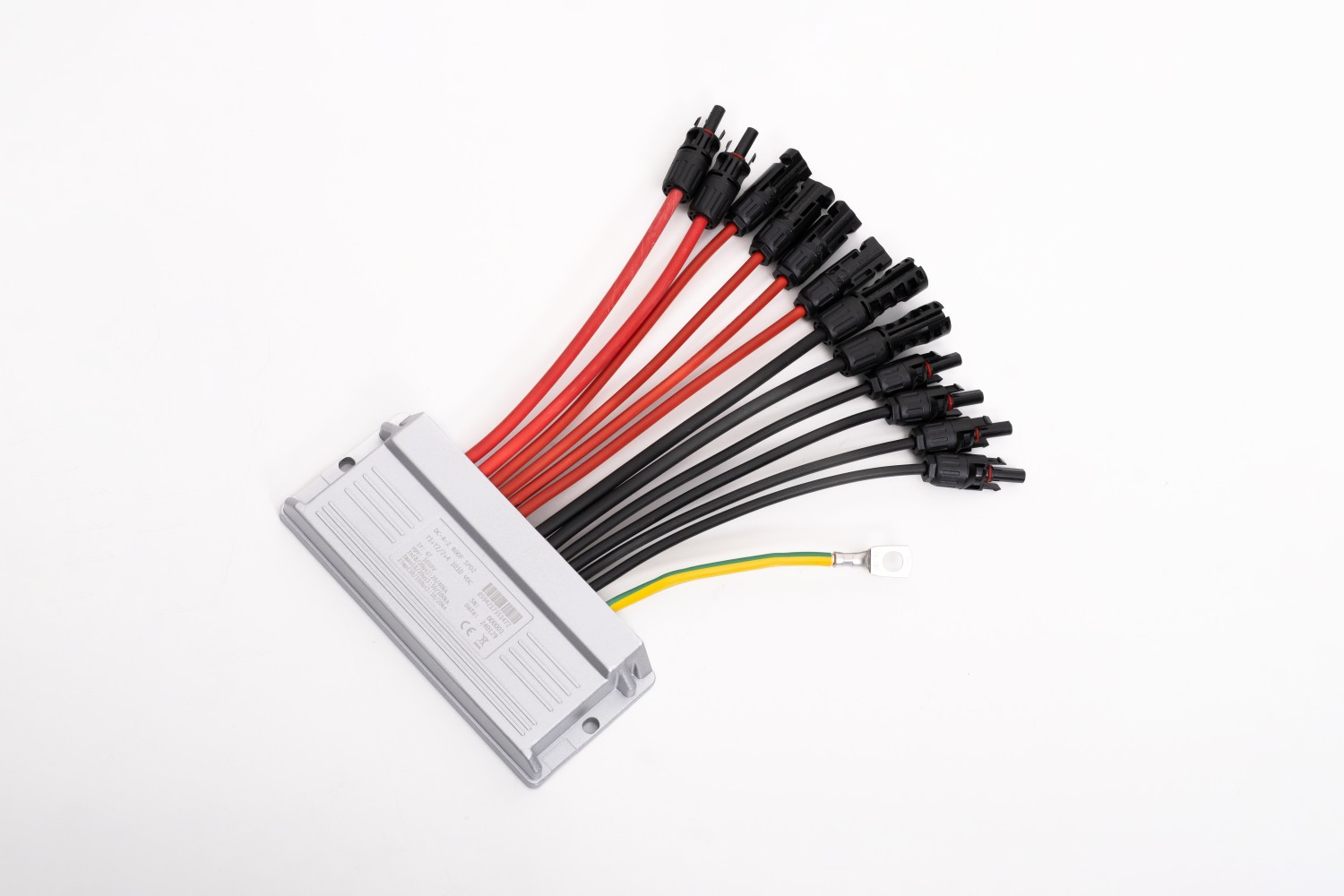

Jednotka je s ohľadom na jednoduchú implementáciu do stringu realizovaná ako priechodná - oba póly stringu sa pripoja do jednotky a oba z nich tiež vystupujú. Spojenie je realizované klasickými MC4 konektormi (na vstupe s integrovanou poistkou) a vodičmi s prierezmi 6 mm ² (v niektorých verziách aj 10 mm ² ) s dvojitou izoláciou a farebným rozlíšením.

Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na vlastnom šasi krabičky pomocou skrutky M10 (M8) cez nalisované oko na zlanenom vodiči >16 mm ² alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii.

Vlastná SPD jednotka je triedy T1 + T2, kedy vzhľadom na nadštandardnú zvodovú odolnosť (12/25 kA) je možná aplikácia aj na stredy s menej ako 4 zvodmi (podľa STN EN 51643-32).

Vzhľadom na špecifickú konštrukciu a umiestnenie je nutné po každom prerušení integrovanej poistky (vplyvom zapôsobenia SPD) vykonať meranie reziduálneho prúdu pri max. prevádzkovom napätí.

V prípade, že je vyššia ako maximálna výrobca udaná hodnota, je nutné vymeniť celý modul SPD. Indikácia prerušenia poistky je neprítomnosť napätia na okruhu stringu za SPD modulom.
